Bus Protocol Controller
P4-EN
Industrial Bus Protocol Controller SG-CG-P4S
Industrial Bus Protocol Controller SG-CG-P4S

בקר פרוטוקול אוטובוס

מודל מוצר: SG-CG-P4S-PN \ SG-CG-P4S-ECT \ SG-CG-P4S-EIP \ SG-CG-P4S-CCL \ SG-CG-P-P 4- EN
שם המותג: Sygole
הסמכה: CE \ ROHS
מקום הייצור: סין

שלח החקירה

תיאור

תכונות

מיושם על הפרוטוקולים הבאים: Profinet, Ethercat, Ethernetip ו- CC-Link
ניתן לחבר ל -4 ראשי קריאה/כתיבה של RFID, ולשלוט בפעילותם בו זמנית
מצב קריאה אוטומטי הניתן להגדרה
ניתן לחבר מכשירים מפלסים מרובים
להשיג רשת תעשייתית ישירות למערכת בשליטה דיגיטלית PLC ומחשב מארח וכו '
תקשורת באורך של עד 100 מטר. חבר עד 8 מכשירי IO ועמד בסביבות יישום שונות עם דרישות ניטור שונות
רמת ההגנה של IP67, מסוגלת להסתגל לסביבות קשות כמו זיהום שמן (חיתוך נוזלים וכו '), אבק ולחות
החיבורים של אספקת החשמל, האוטובוס וראש הקריאה נועדו כולם למנוע חיבורים שגויים, שמבטיחים את אמינות ההתקנה והשימוש באתרים תעשייתיים
7 * 24 זמן עבודה, הבטחת יציבות בדרגה תעשייתית והתנגדות לטמפרטורות גבוהות וסביבות קשות להפעלה רציפה
הדיור עשוי סגסוגת אלומיניום קלה וחסונה, עם המאפיינים של טווח חיבור, יכולת תקשורת חזקה, יכולת הסתגלות סביבתית טובה ורמת הגנה גבוהה

נוֹהָג

ציוד אוטומציה, כלי מכונה, קווי ייצור, תקשורת תעשייתית

יישומים אופייניים

★ ציוד אוטומציה, כלי מכונה

ניתן ליישם את בקר פרוטוקול האוטובוס (המכונה גם מודול אוטובוס) בכלי מכונה וציוד אוטומציה. זה יכול לתקשר עם מכשירי קריאה וכתיבה של Sigu RFID ולשלוט עד 16 ערוצי IO לשימוש באתר, ולהקל על איסוף הנתונים והבקרה הרלוונטיים באתר. יש להשתמש בפרוטוקול Ethercat לחיבור כלי מכונה וציוד אוטומציה, על מנת להעביר מידע למערכת הניהול לצורך חיבור התקנים ולספק תמיכה במידע לבקרת אוטומציה.

product-400-300

★ קווי ייצור

בקר פרוטוקול האוטובוס (נקרא גם מודול אוטובוס) מיושם בבשורה בקווי ייצור כמו אלקטרוניקה 3C ורכב. על ידי חיבור למכשירי קריאה וכתיבה של RFID ומכשירי IO אחרים, הוא מבטיח העברת מידע בזמן אמת בין אתר קו הייצור למערכת הבקרה, מסייע בהשגת ייצור זרימה מעורבת ומשפר מאוד את יעילות הייצור של קו הייצור.

★ קו הרכבה של מנוע/רכיב

בקר פרוטוקול האוטובוס יכול לחבר בין מכשירי RFID Reader/Writer ומכשירי IO אחרים. על ידי זיהוי תגי RFID על רכיבים (מגשים), מידע העיבוד מודפס ומועבר למערכת בקרת המחשבים העליונה, השגת שליטה אוטומטית בזיהוי חלקים, זיהוי תהליכי עיבוד ובקרת מחזור הייצור, הבטחת נכונות ההרכבה ושיפור יעילות ההרכבה ואיכות ..

product-558-420

תכונות טכניות

מודל ופרמטרים		SG-CG-P4S-PN	SG-CG-P4S-ECT	SG-CG-P4S-EIP	SG-CG-P4S-CCL	Sg-cg-p 4- en
תְמוּנָה

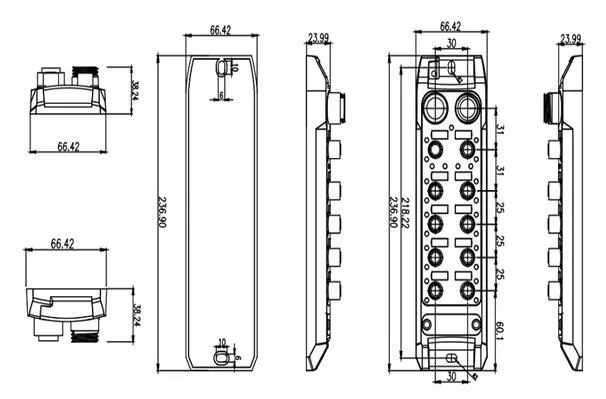

פרמטרים פיזיים	גוֹדֶל	236.90 * 66.42 * 38.24 מ"מ				236.90 * 66.42 * 38.24 מ"מ
	חומר דיור	סגסוגת אלומיניום של יצוק				PBT
ספק כוח	מתח מדורג	18 ~ 30VDC
	זרם מדורג	Imax<=0.3A@24V (current of bus module)				ספק כוח מערכת: IMAX<=0.5A ספק כוח עזר: IMAX<=5A
	מצב אספקת חשמל	ספק כוח כפול עצמאי (אספקת חשמל מערכת UB, ספק כוח עומס UL)
	ממשק כוח	7/8 מחזיק/מחזיק מחט, 5 מחטים
	הגנת חשמל	עם הגנה הפוכה והגנה על מתח 3000 וואט				מצויד בהגנה הפוכה והגנה על מתח של 1500 וואט, אספקת חשמל נושאת אור מחוון תקלות
תִקשׁוֹרֶת	פרוטוקול תקשורת	פרופינט	אתרקט	Ethernet/IP	CC-Link	פרוטוקול Modbus TCP
	ממשק רשת	שתי יציאות הרשת משולבות בפונקציונליות מתגים ועומדות בתקן IEE802.3			Ver 2. 0	-
	טופולוגיית מערכת	כוכב-טופולוגיה, Tree-R-Topology				כוכב-טופולוגיה
	אורך כבל התקשורת	מקסימום =100 m			מקסימום =50 m	מקסימום =100 m
	ממשק תקשורת	D-Code M12 ראש נשי, 4- סיכה			קוד A-Code M12 נקבה/זכר, 4- סיכה	קוד D.
I/O	ספירת נקודות קלט/פלט	4 ערוצים, 2 נקודות IO לערוץ, פלט קלט אדפטיבי				4 ערוצים
	מיתוג כמות	f <=250Hz, VH=12~24V,VL=0~7V,IOUT<=0.7A				Vh =+16 ~ +24 v, vl =0 ~ +10 v, imax<=0.7A
	ממשק IO	שקע A-Code M12, 5- סיכה				לכל ממשק יש 2 אותות DIO
	מעגל הגנה	הגנה על מעגל קצר ונחיות תאורת תקלה זמינות בשני ערוצי הקלט/פלט
יציאת RFID	חיבורי RFID	4 ערוצים עצמאיים
	ממשק RFID	ראש נקודה A-Code M12, 5- סיכה				Inerface של קוד A.
	יכולת עומס	Vout =24 v ± 20%, iout<=0.7A				מתח אספקת הכוח הקריאה זהה לאספקת כוח העומס UL, IMAX מקסימלי של זרם עומס<=700mA
	הגנת מעגלים	אספקת חשמל חיבור אנטי הפוך, מתח יתר והגנה על זרם יתר
	אבחון תקלות	תְמִיכָה
יכולת הסתגלות סביבתית	טמפרטורת עבודה	-40 תואר ~ +60 תואר				-25 תואר ~ +70 תואר
	טמפרטורת אחסון	-40 תואר ~ +85 תואר
	ציון הגנה	IP67
	הסמכה	CE, ROHS 2. 0
